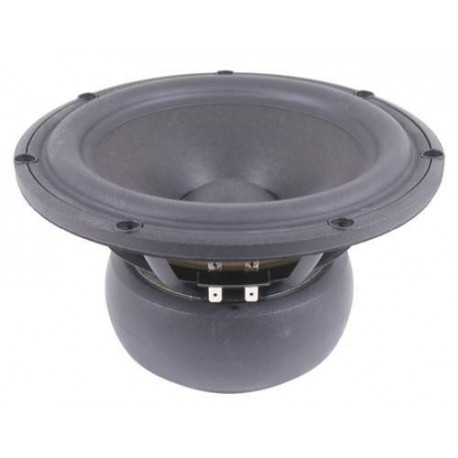

Scan Speak 22W-4851T00 Paper revelator

€338.00
VAT included
In Stock
Scan Speak

Scan Speak Revelator 22W-4851T00 Woofer hard paper cone 4 ohm + gomma+logo Fs 21Hz, Sensitivity 89db, RMS 170w Qts 0.22

Used on Ellam DIY project

DOWNLOAD DATASHEET for graphic, measures, dimensions

Quantity

The Revelator woofers and subwoofers features very rigid cones in paper or aluminium
that operates as a piston over a wide frequency range, in combination with Scan-
Speaks low-loss linear suspension and the patented Symmetrical Drive (SD-1) it
results in very low distortion and a smooth and well behaved frequency response as
well as perfect transient reproduction.

KEY FEATURES:
- Patented Symmetrical Drive Motor Design
- Low-Loss linear suspension
- Die cast Alu Chassis vented below spider
- Rigid Paper Cone
- Low Damping SBR Rubber Surround
- Ferrite Magnet System w. Rubber Boot

Resonance frequency [fs] 21 Hz
Mechanical Q factor [Qms] 5.20
Electrical Q factor [Qes] 0.23
Total Q factor [Qts] 0.22
Force factor [Bl] 8.2 Tm
Mechanical resistance [Rms] 0.81 kg/s
Moving mass [Mms] 32.5 g
Suspension compliance [Cms] 1.85 mm/N
Effective diaph. diameter [D] 167 mm
Effective piston area [Sd] 220 cm²
Equivalent volume [Vas] 126 l
Sensitivity (2.83V/1m) 89 dB
Ratio Bl/√Re 4.26 N/√W
Ratio fs/Qts 93 Hz
Electrical Data
Nominal impedance [Zn] 4 J
Minimum impedance [Zmin] 4.5 J
Maximum impedance [Zo] 87.4 J
DC resistance [Re] 3.7 J
Voice coil inductance [Le] 0.3 mH
Power Handling
100h RMS noise test (IEC 17.1) 170 W
Long-term max power (IEC 17.3) - W
Voice Coil and Magnet Data
Voice coil diameter 50 mm
Voice coil height 24 mm
Voice coil layers 2
Height of gap 6 mm
Linear excursion ± 9 mm
Max mech. excursion ± 14 mm
Unit weight 3.6 kg

Scan Speak

Data sheet
