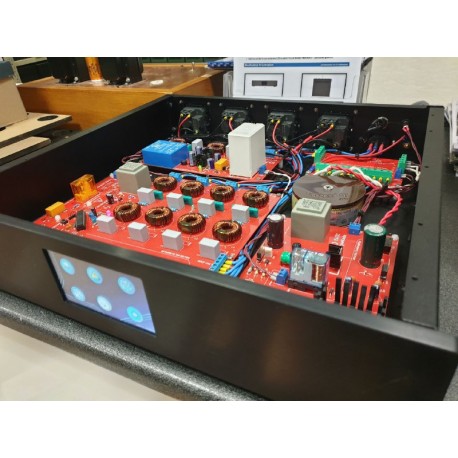

IVCS Apogee CS-4 Intelligent Control System

PER QUALSIASI INFO inviare email a fabio@audiokit.it , vi metterà in contatto direttamente con il progettista

Fornito con Manuale di istruzioni in Italiano

ApogeeLAB ha creato un nuovo e rivoluzionario distributore di tensione alternata Intelligente. Si tratta di un apparecchio elettronico in grado di gestire fino a quattro utilizzatori con tensione di alimentazione 220/240Vac alla quale sono applicati una serie di automatismi interessanti.

• - Quattro linee di uscita
• - Ogni linea di uscita può gestire una tensione di 220-240Vac con una corrente di 10 Ampere per linea
• - Linee di uscita con condensatori soppressori di picchi e filtri EMI, classe X2 e Y2
• Potenza massima su una linea di 2400 WATT
• Potenza massima totale su tutte e quattro le linee di 9600 WATT
• Protezione automatica da sovratensione controllata
• Protezione automatica temporizzata da sottotensione controllata
• Controllo in tempo reale della tensione su tutte e quattro le linee VAC
• Controllo in tempo reale della potenza su tutte e quattro le linee VAC
• Controllo in tempo reale dello stato del fusibile principale
• Localizzazione fase elettrica
• Alimentatore interno protetto da C/C e ripristino con pulsante
• Interfaccia utente con schermo LCD a colori TOUCH Screen HDMI da 4,7", con icone grafiche

Il dispositivo IVCS, si trova nel mezzo tra una comunissima ciabatta e un condizionatore di rete con l'aggiunta di automatismi che lo rendono unico nel suo genere. Con l'IVCS non si rinuncia alla qualità audio, con tutte le sue sfumature, grazie alla qualità dei filtri sulle quattro linee di uscita e un filtro principale sulla linea d'ingresso, con condensatori X2 e Y2, soppressori di picco e filtro EMI.

Gli automatismi on board fanno di questo dispositivo un eccellente "compagno" del vostro impianto. Il controllo automatico della Sovratensione protegge istantaneamente gli utilizzatori presenti sulle quattro linee di uscita, evitando in questo modo un possibile danneggiamento, alle volte anche irreparabile. L'IVCS può controllare automaticamente anche l'integrità del fusibile sulla linea principale, tutto ovviamente gestito da un affidabile uControllore. Quest'ultimo, ha una resistenza estremamente bassa, solo 0,05 ohm. Il controllo della tensione di linea sulle quattro uscite e la potenza effettiva assorbita in tempo reale sono presenti grazie all'interfaccia grafica ad accesso immediato, direttamente sul display a colori da 4,7", touch screen e gestita quindi dal uControllore. Il menù digitale comprende anche l'effettivo orientamento della fase 220Vac, indispensabile per audiofili esigenti. Una piccola guida "HELP" è disponibile sul dispositivo dove sono descritte brevemente alcune funzionalità dell'IVCS. Una finestra di SETUP regola la luminosità del display.

Infine, l'alimentatore di potenza all'interno del dispositivo è corredato da un circuito di protezione da C/C. In questo modo il uControllore, i circuiti di misura e il display HMI, saranno preservati da possibile danneggiamento da C/C. Qualora il C/C dovesse persistere, l'alimentatore rimarrà protetto, sino a quando il C/C sarà eliminato. Il relè sullo stadio di uscita è alimentato con un alimentatore dedicato, anch'esso protetto da C/C grazie a dei fusibili speciali programmabili. Quest'ultimo con i suoi 50 Ampere e tre scambi, è stato sovra dimensionato onde evitare spiacevoli e anomali assorbimenti di corrente. I relè pilota miniaturizzati hanno i contatti di scambio sigillati. In questo modo commutano la loro posizione in un "ambiente" con atmosfera inerte. I bump da contatto e le scintille sono definitivamente eliminati, garantendo infinite commutazioni

Controllo elettronico intelligente dell’orientamento della fase di rete 220Vac

Fit meccanico

Il dispositivo, come si evince dalla grafica, è di dimensioni relativamente contenute. Lo spazio che andrà a occupare misura solo 430mm di larghezza per 410mm di lunghezza, per un'altezza di 80mm. Il suo basso profilo lo rende accattivante soprattutto per il pannello frontale, caratterizzato solo dal display Touch Screen a colori da 4,7" e un piccolo diodo LED rosso "nascosto" all'interno del pannello di alluminio anodizzato di colore nero, dello spessore di 4mm. Il LED ha la funzionalità di indicare all'utente un possibile C/C oppure una prima accensione del dispositivo, o la mancanza della tensione principale di rete. Il pannello posteriore prevede le quattro linee di uscita con quattro prese SCHUKO 10/16 Made in Italy alta qualità, la vaschetta VDE dedicata all'alimentazione dell'IVCS, un porta fusibile nero da pannello e un morsetto di massa dorato a vite, per un eventuale giradischi. Infine, un piccolo bottone nero per il ripristino da C/C
